  泵下加重稠油泵使用說明書：

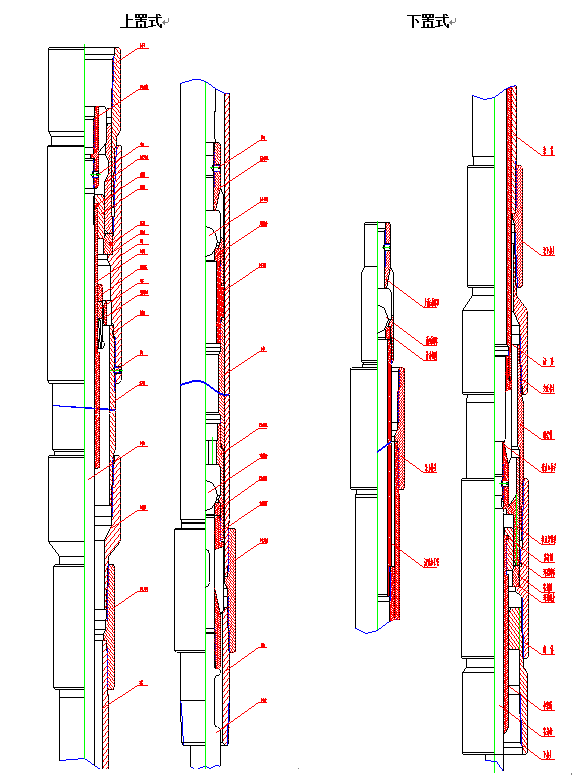

一、 結構和特點

下加重桿泵由密封桿、密封套、環形閥體、閥座等組成一個閥體總成，去掉原普通泵固定凡爾總成，接在普通泵上端或下端。是一種環形閥體式下加重抽稠油防偏磨泵，通過其特殊設計結構，可以根據需要方便的實現泵下加重，增大下行力，使抽油桿始終處于拉伸狀態，明顯改善管桿的摩擦與磨損。同時可大幅減輕抽油桿的下行阻力，增大活塞在泵筒內的有效沖程，提高抽（稠）油效果。加之閥體所具備的特殊設計結構，閥體上置活塞下行或閥體下置活塞上行時，泵腔形成負壓，液體在真空抽汲作用下被吸入泵腔，提高泵效。固定凡爾為環形結構，流通面積大，機械式啟閉，在稠油井中工作靈活，啟閉及時，穩定可靠。

二、技術參數

三 、工作原理

閥體上置活塞上行時，游動凡爾關閉，上置閥體打開，液體在活塞推力作用下進入油管，舉升并排出液體；活塞下行時，上置閥體關閉，活塞游動凡爾在逐漸加大的真空負壓作用下打開，將液體抽汲進入活塞上部泵腔，完成進油過程。閥體下置活塞上行時，游動凡爾關閉，液體在活塞推力作用下進入油管，舉升并排出液體；同時下置閥體打開，泵腔形成真空負壓，液體進入泵腔?；钊滦袝r(shí)，泵腔內壓增加，下置閥體關閉泵腔內的高壓液體頂開游動凡爾上排至活塞上部，完成進油過程。

四、    注意事項

1、泵下必須帶尾管，尾管比加重桿長5米以上。

2、上置式結構泵筒鎖簧通常在桿柱自重作用下可以順利鎖入，如有必

要，可上提桿柱1—1.5米后快速下放將鎖簧闖入鎖定。另，在上置式結構中，φ38和φ44泵以及在3寸油管中生產的泵可以不配套脫節器生產，其余均應配套脫節器生產。（尾管內加重桿下泵前同泵中心密封桿聯結好后一同下入）

3、下置式結構無鎖簧裝置，結構性能更加穩定，需全部配套脫節器生

產。（尾管內加重桿下泵前同泵中心密封桿聯結好后一同下入）

4、如要停抽，應盡可能停在下死點。
