   XFC自旋扶正助抽器使用說明書

一、    結構及工作原理

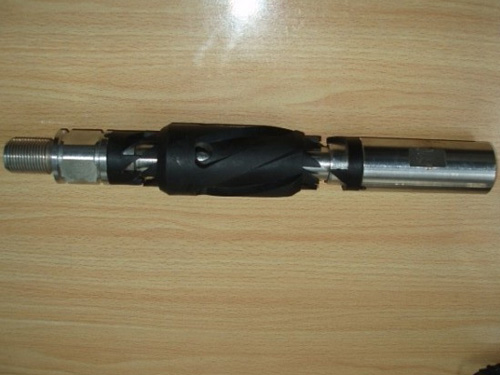

     該工具主要由接箍、上下導旋座、桿體以及旋扶助抽體組成。適用于偏磨嚴重，含水量高，漏失量大，泵效低的油井中。根據井況的不同確定具體數量和位置并連接在桿柱上，在桿柱上行時，由于油液以及油管內壁摩擦阻力的作用，旋扶助抽體向下運動下部導旋齒進入下導旋座內，在導旋座的強制導旋作用下，旋扶助抽體被動強制旋轉，同時封閉過油通道，桿柱繼續上移，形成活塞效應，實現助抽目的；桿柱下行時，由于油液沖擊力以及油管內壁摩擦阻力的作用，旋扶助抽體向上運動上部導旋齒進入上導旋座內，在導旋座的強制導旋作用下，旋扶助抽體再次被動同向強制旋轉，同時，由于旋扶助抽體上移，過油通道開啟，順利實現過油；桿柱持續上下往復運動，過油通道相應關閉和開啟，旋扶助抽體相應持續旋轉，實現自旋、助抽及扶正并延長使用周期的目的。

二、主要技術參數

三、    性能及特點

     1、設計合理，結構緊湊，連接方便。

     2、將扶正、助抽以及自旋合理的結合在一起，實現一件多能，（自旋、助抽、扶正、刮蠟）大幅減少投入。

     3、采用本裝置，可不采用一般扶正器，節約扶正器投入費用。

     4、過流面積大，不影響過液。

     5、具備自旋功能，磨損均勻，能成倍延長使用周期。

     6、扶正助抽體耐高溫，施用范圍廣。

四、    使用注意事項

     1、油管下井前需逐根通管。（73油管用Ф60通規，89油管用Ф72通規）

     2、連接后下放至井口位置時，對正井口慢速下放，嚴禁撞擊。
